PTC電気式床暖房
システム床暖房
厚さ12ミリの省エネ床暖房
システム床暖房のおすすめポイント
- 家具の下、人が座った下等ピンポイントで暖まり過ぎをセーブし、低温火傷を防止すると共に、電気代を節約します。
- コントローラーの設定により、生活スタイルに合わせた2つの時間帯のタイマー運転が可能です。（例朝6時から9時の3時間、夜17時から21時の4時間等）
- PTC特性により温度の上がり過ぎを自動制御。安全・省エネな床暖房です。
※PTC特性＝温度上昇と共に電気抵抗を増加させて発熱量 を抑制するヒーター特性。

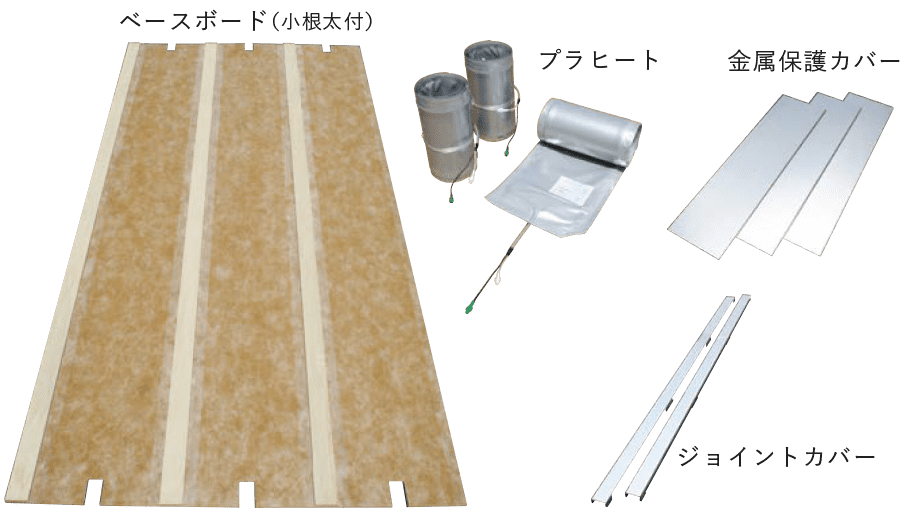

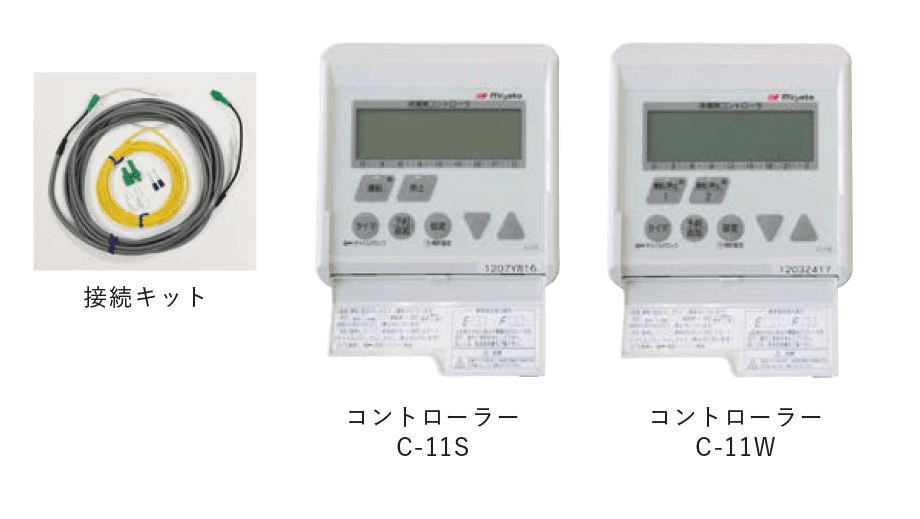

構成部材
仕様
| 型式 | 1203 | 0903 | 0603 | 04503 | 0303 | 1202 | 0902 | 0602 | 04502 | 0302 |
|---|---|---|---|---|---|---|---|---|---|---|
| 寸法(mm) | 905x3634 x12 |
905x2725 x12 |
905x1816 x12 |
905x1361 x12 |
905x907 x12 |
602x3634 x12 |
602x2725 x12 |
602x1816 x12 |
602x1361 x12 |
602x907 x12 |
| 面積（m2） | 3.29 | 2.47 | 1.65 | 1.24 | 0.82 | 2.19 | 1.64 | 1.1 | 0.82 | 0.55 |
| ヒーター数量 | L3584x3枚 | L2675x3枚 | L1766x3枚 | L1311x3枚 | L857x3枚 | L3584x2枚 | L2675x2枚 | L1766x2枚 | L1311x2枚 | L860x2枚 |
| 定格消費電力 (w/台) at 20℃ |
684 | 501 | 318 | 225 | 132 | 456 | 334 | 212 | 150 | 88 |
| 電源電圧 | 単相200V（対地電圧150V以下） | |||||||||
| 発熱方式 | 熱半導体プラヒートによる全面発熱 | |||||||||
| 安全装置 | 温度センサー、PTC特性 | |||||||||
| 制御方式 | エリアごとに温度センサーを設置し、コントローラーにより床内部温度を制御します。 | |||||||||

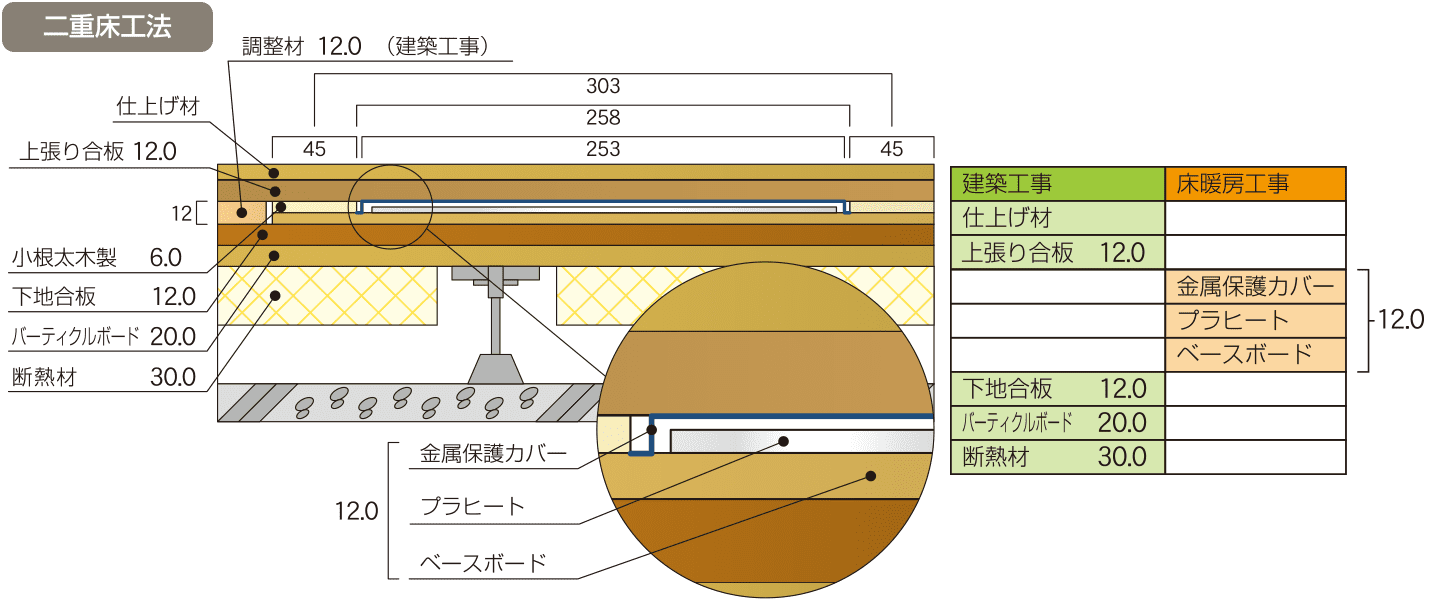

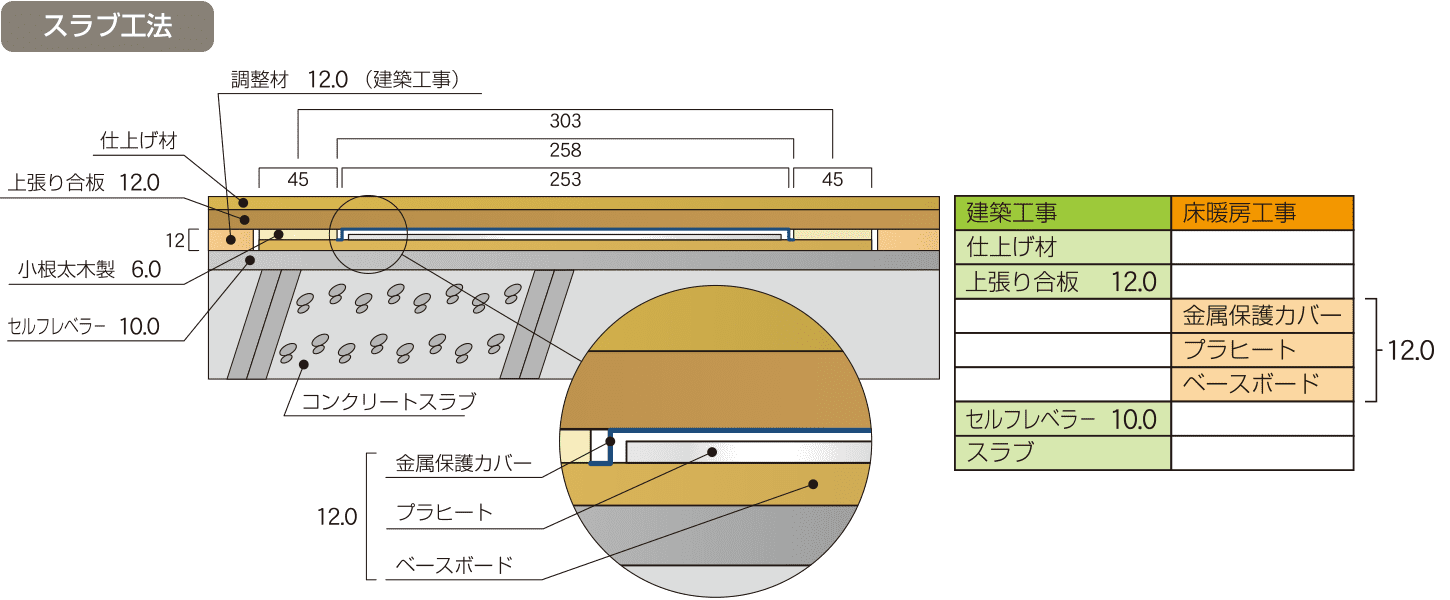

標準施工断面図

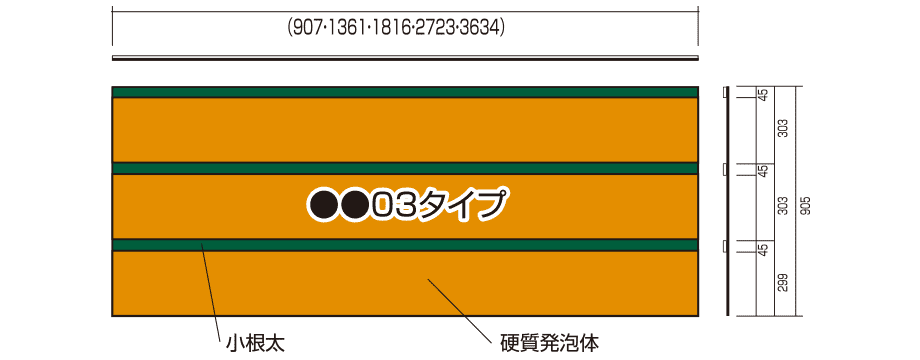

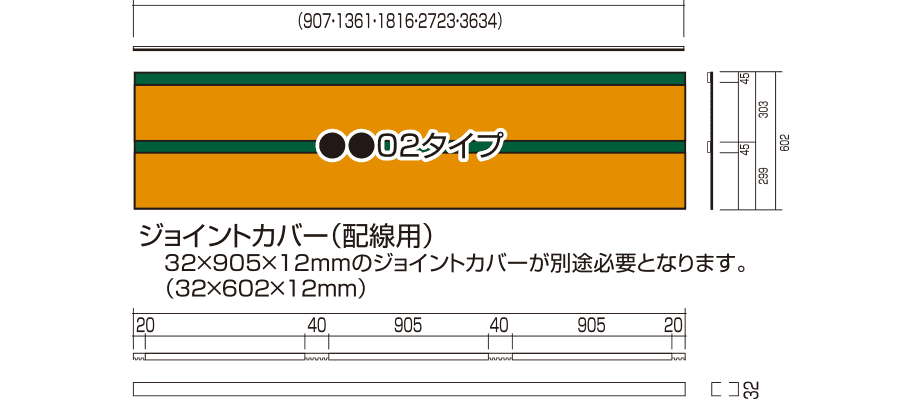

ベースボード展開図
施工写真

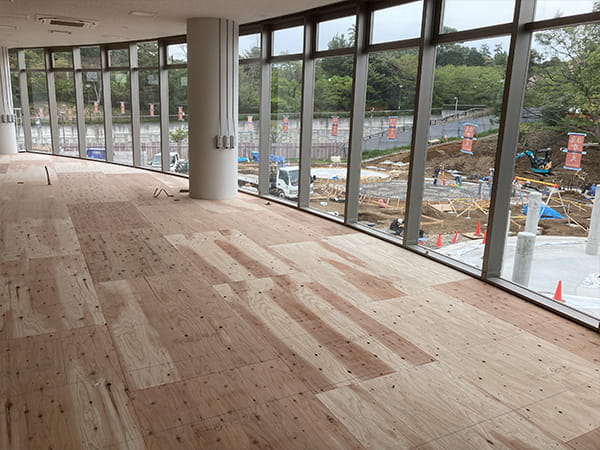

1.墨出し

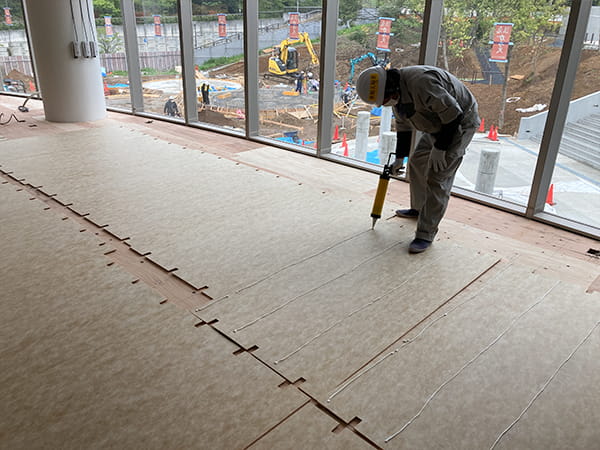

2.接着剤塗布

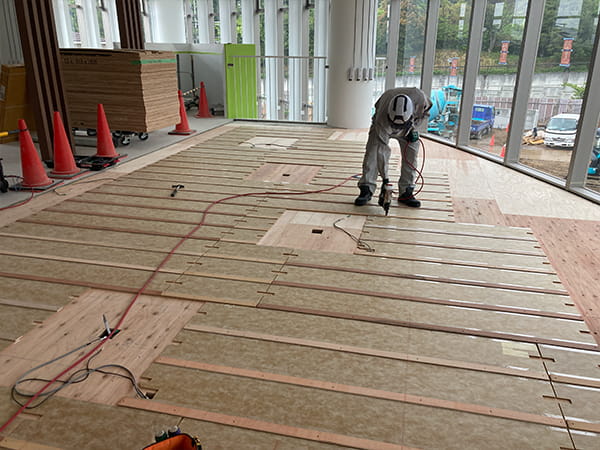

3.釘での固定

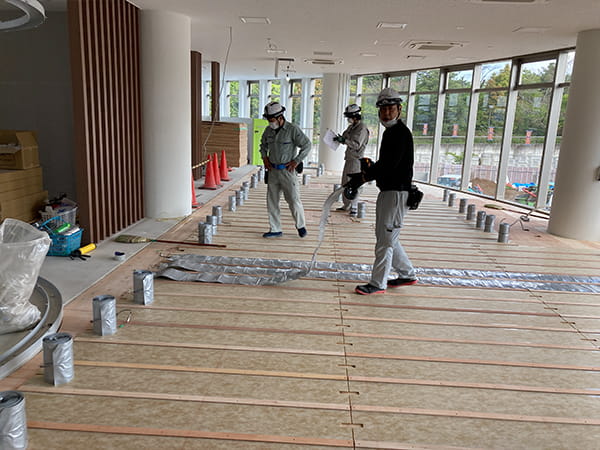

4.ヒーター敷設

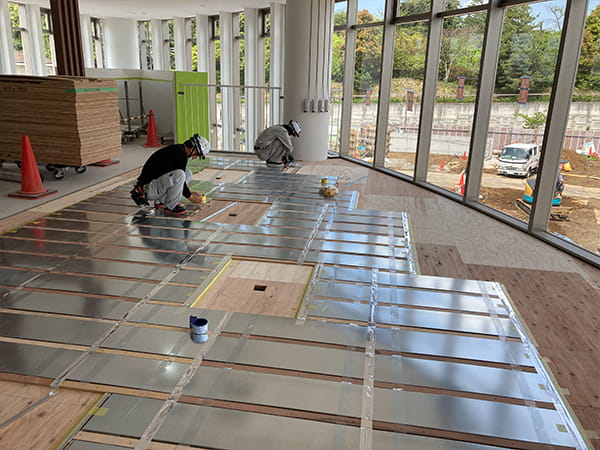

5.保護カバー敷設

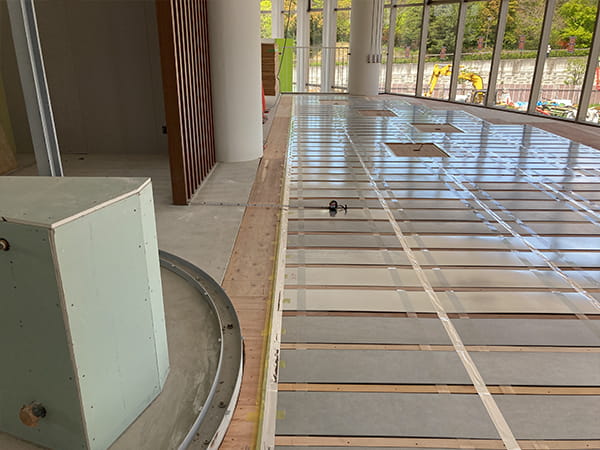

6.結線

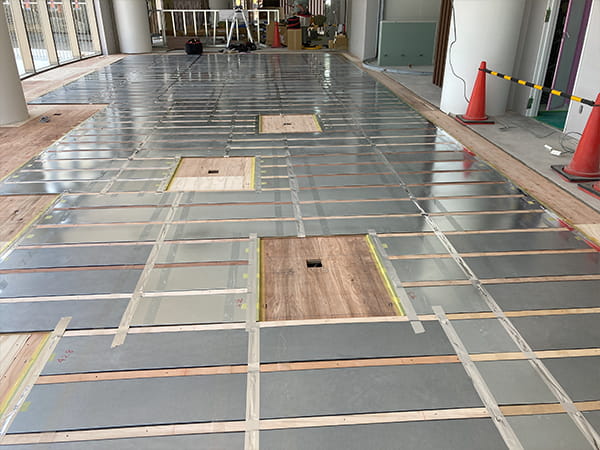

7.システム床暖房敷設工事完了
