PTC電気式床暖房
プラヒートシステム

快適な輻射暖房。
歴史に刻まれた安心システム

プラヒートシステム

輻射熱と伝導熱で身体を直接あたためます

プラヒートシステムは、プラヒートを床コンクリート内に断熱材と共に埋め込みます。耐久性・防水性に優れたプラヒートならではの安全なシステムで、高い信頼性を誇っています。空気汚染や、電磁波を嫌う施設、天井の高い大型建築物への導入に最適なシステムです。

プラヒートの特長

  • PTC特性で消費電力を抑えます
    プラヒートは、安定温度に近くなるほど電気抵抗が増大し、その変化に比例し消費電力も減少します。電気暖房はコストが高いもの、という既成概念を打ち破った暖房方式。それがプラヒート床暖房です。
  • すぐれた耐久性によりメンテナンスの必要性を軽減
    折ったり曲げたりしても電流密度に変化がないプラヒート。耐震性も強く阪神淡路大震災でも60ヶ所以上に及ぶ当社の床暖房は機能に問題なく、現在も稼働しています。
  • もしもの時、安全装置が電気をカット
    プラヒートを使用したシステムには、温度過昇防止装置と漏電遮断 装置が組み込まれていますので、万が一の漏電の時でも即時に電流をカットします。また床面に事務機器や什器などを置いても、その部分でのオーバーヒートの心配はありません。
発熱体(PTC)特性とは

温度が上がると、電気抵抗が増え、発熱量が減って一定の温度を保つヒーター特性をPTC(Positive Temperature Coefficient:正の温度係数)特性といいます。PTCヒーターは温度上昇に伴い消費電力を抑え、安全な温度をヒーター自身によって制御できる省エネタイプのヒーターです。

温度による自己制御(PTC)特性
プラヒート♯200(200V用)

プラヒートを使用したシステムは、熱源温度が比較的低いため「低温やけど」の心配がありません。それでも充分な暖かさが確保できるのは、熱源のプラヒートから放出される遠赤外線輻射熱の波長が長く、人体への熱吸収効果が高いためです。 又、面状であるので熱を伝える面積が広く、小さい温度差で熱を早く伝えることができます。

  • 誘導性ポリマーを厚さ1mm、幅広且つ柔軟性のあるシート状に加工し、両端に2mm2編組電線を一体化させたもの。
  • 温度上昇と共に抵抗値が増加して発熱量を抑制するPTC特性を有する。
  • 発熱素材の耐熱温度を低く設定 80℃以上での連続使用では溶断して安全サイドに壊れる。
    (乾式の場合、発熱体周辺が可燃物であるため火災を未然に回避出来る。)
プラヒート♯200の 温度による抵抗変化特性グラフ

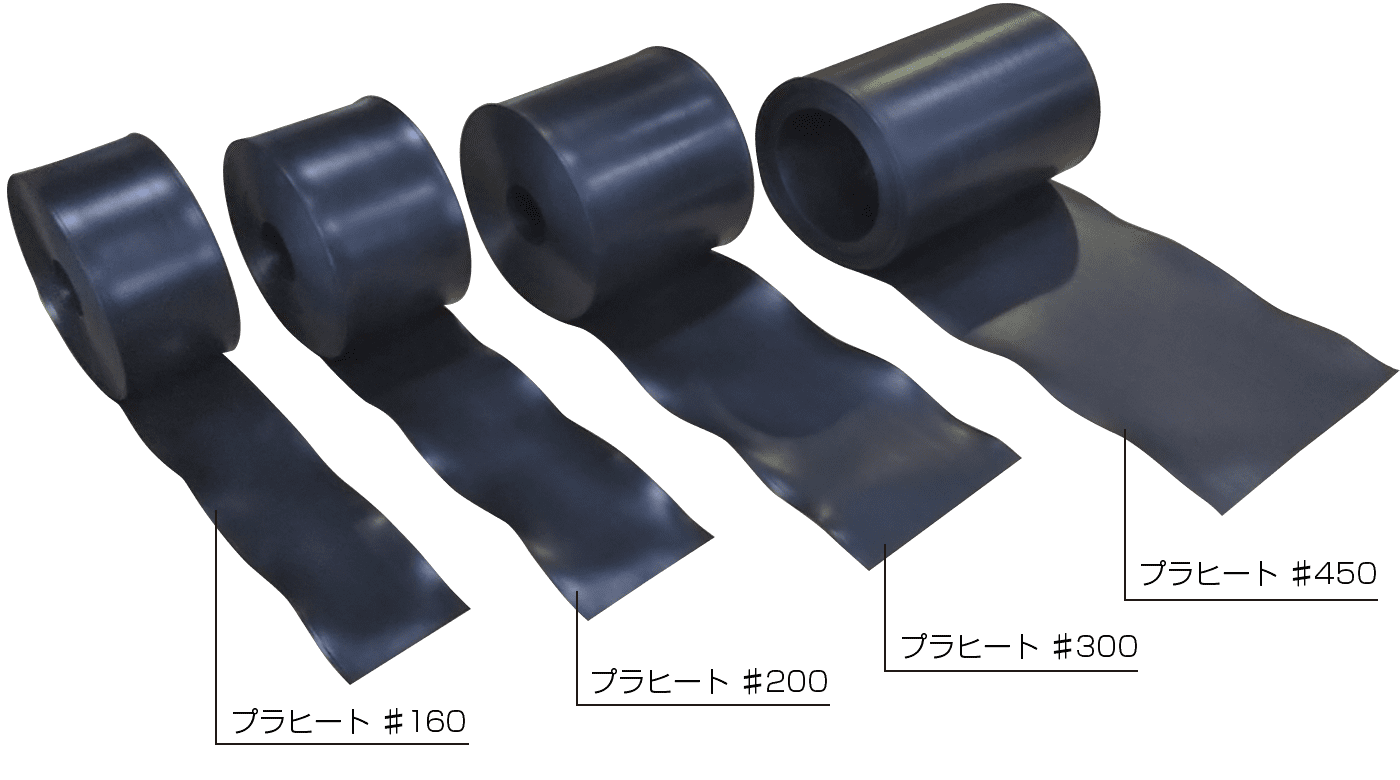

構成部材

プラヒート♯160 / プラヒート♯200 / プラヒート♯300

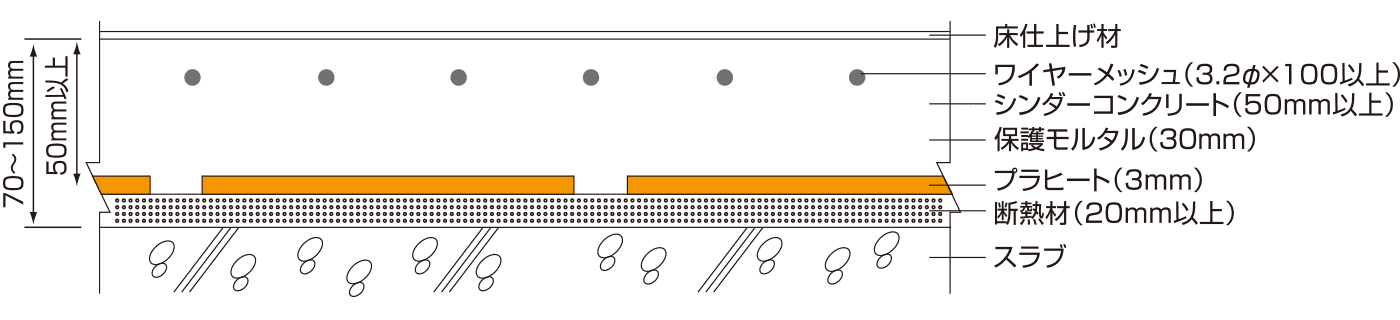

標準施工断面図

湿式工法敷設断面図

湿式工法敷設断面図

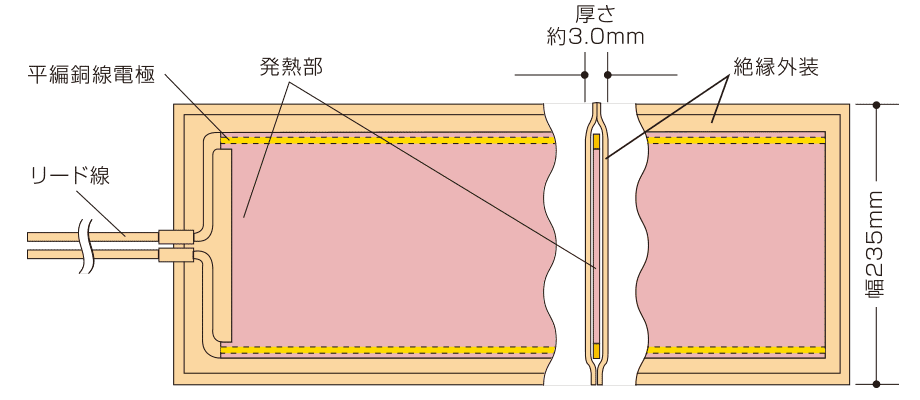

プラヒートの構造図

プラヒートの構造図

プラヒート断面図

プラヒート断面図

規格

品名電圧(V)出力(W/m)
指定出力の±10% 20℃時
寸法
幅(mm)厚さ(mm)長さ(1本あたり)
♯160 200 60 195 3 施工現場に合わせて任意に加工します。
♯200 100/200 70 235 3
♯300 200 100 327 3
♯450 200 95 485 3
