PTC電気式床暖房
春くーる・ゆにっと
PTC特性により
温度の上がり過ぎを自動制御
春くーる・ゆにっとのおすすめポイント
- 直張り対応
- LL45遮音フロアー対応タイプ

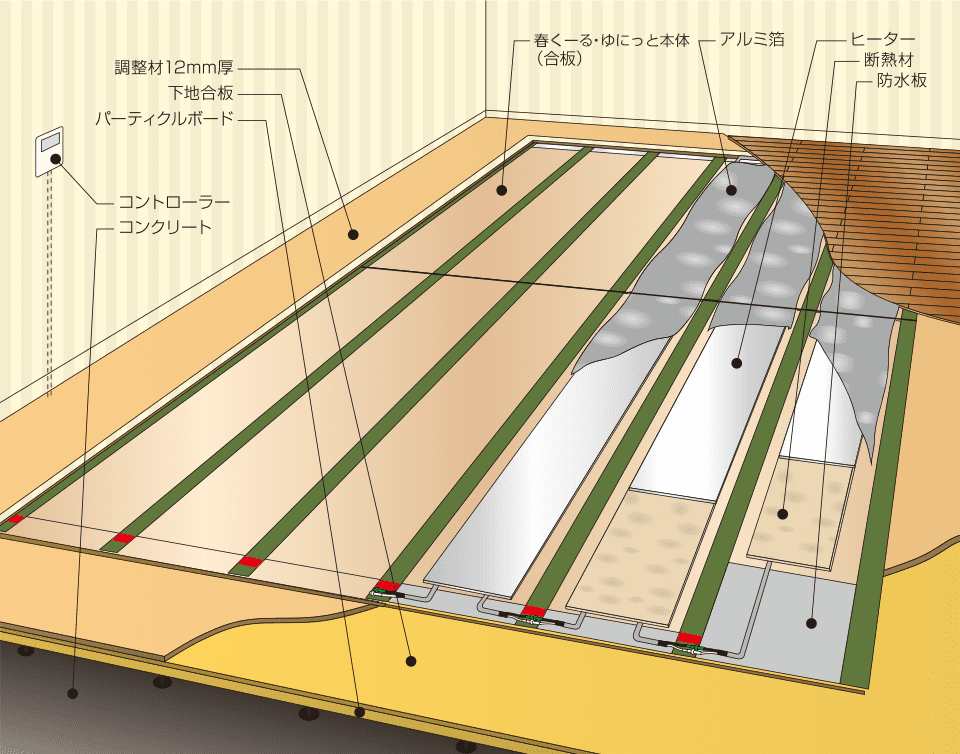

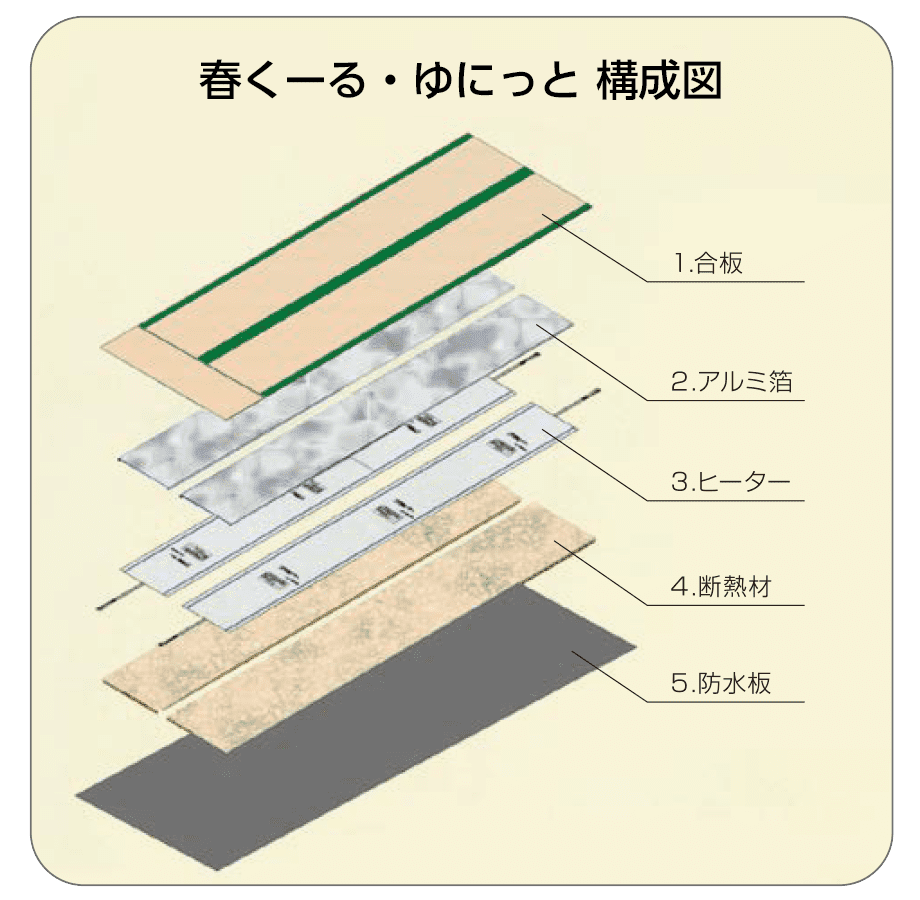

構成部材
仕様
| 型式 | EU0602 (EU0602S) | EU04502 (EU04502S) | EU0302 (EU0302S) | EU0202 （EU0202S） | EU0601 (EU0601S) | EU04501 | EU0301 | EU0201 |
|---|---|---|---|---|---|---|---|---|
| 寸法(mm) | 602×1816 x12 |
602×1361 x12 |
602×907 x12 |
602×541 x12 |
299×1816 x12 |
299×1361 x12 |
299×907 x12 |
299×541 x12 |
| 面積(m2) | 1.10 | 0.82 | 0.55 | 0.33 | 0.55 | 0.41 | 0.28 | 0.16 |
| 電源電圧 | 単相200V（対地電圧150V以下） | |||||||
| 定格消費電力 (w/台) at 20℃ |
220 | 158 | 97 | 56 | 110 | 79 | 49 | 28 |
| 発熱方式 | 熱半導体ヒーターによる全面発熱 | |||||||
| 安全装置 | 温度センサー、PTC特性 | |||||||
| 制御方式 | エリアごとに温度センサーを設置し、コントローラーにより床内部温度を制御します。 | |||||||
施工断面図

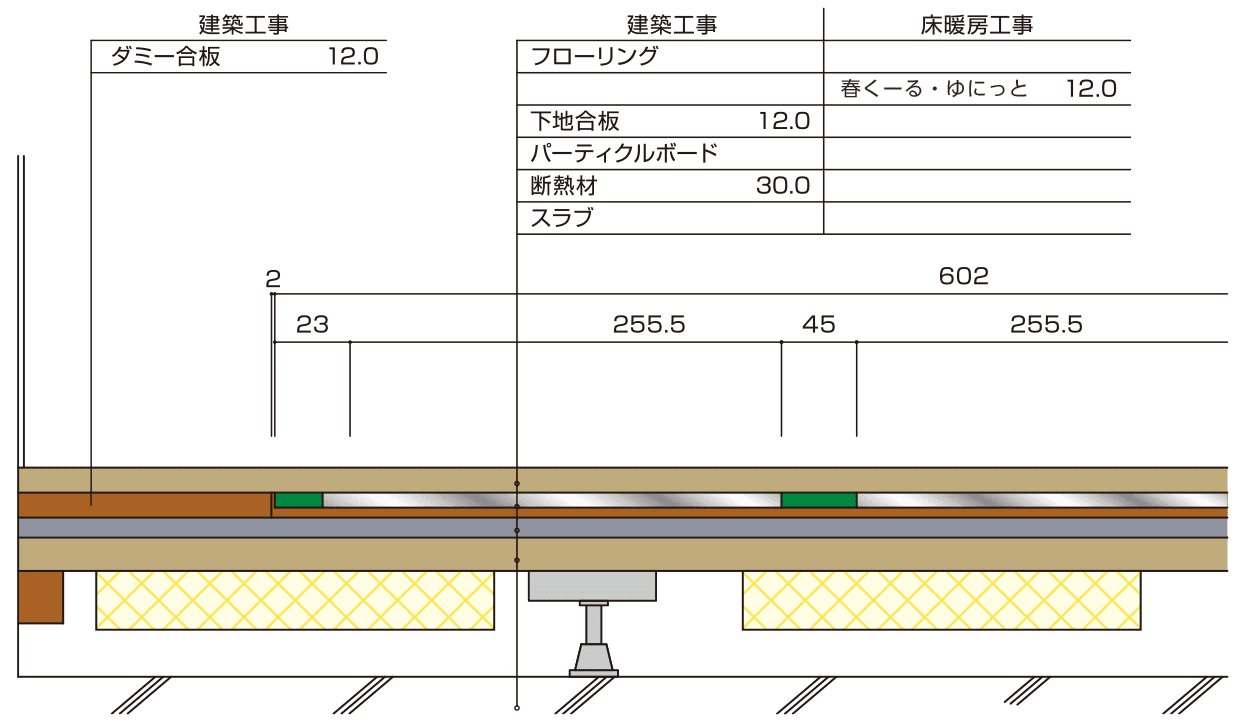

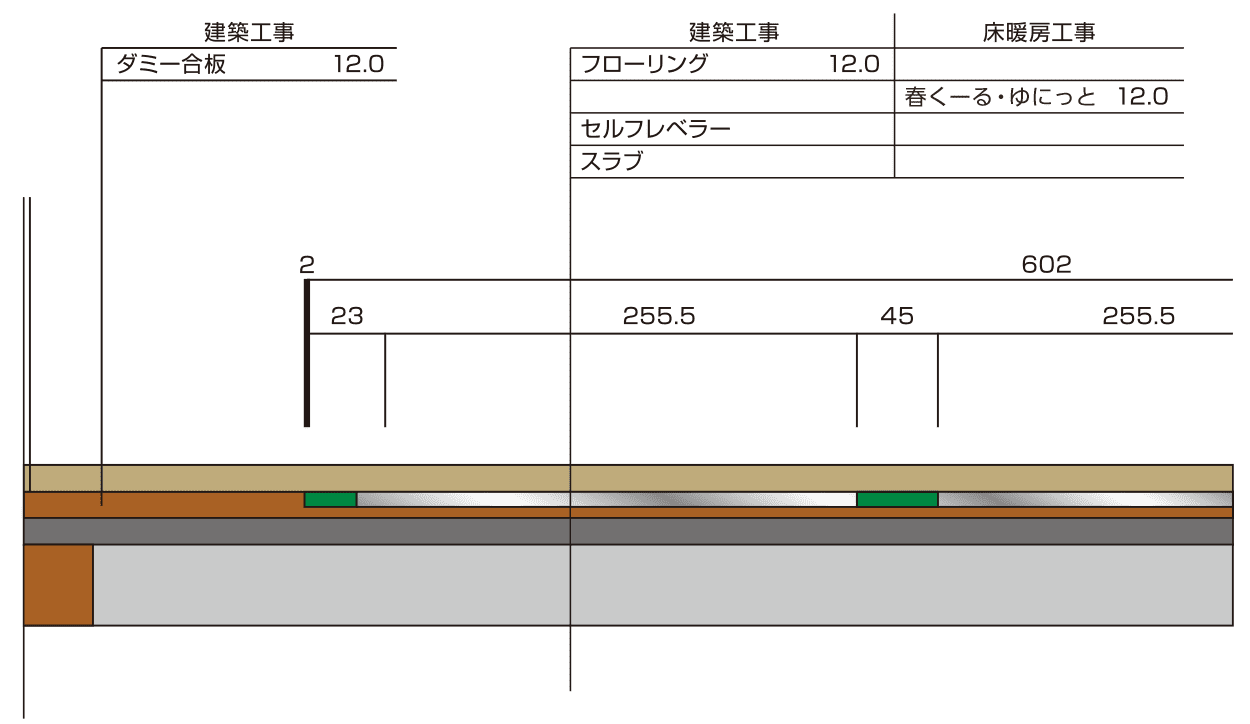

フローリング

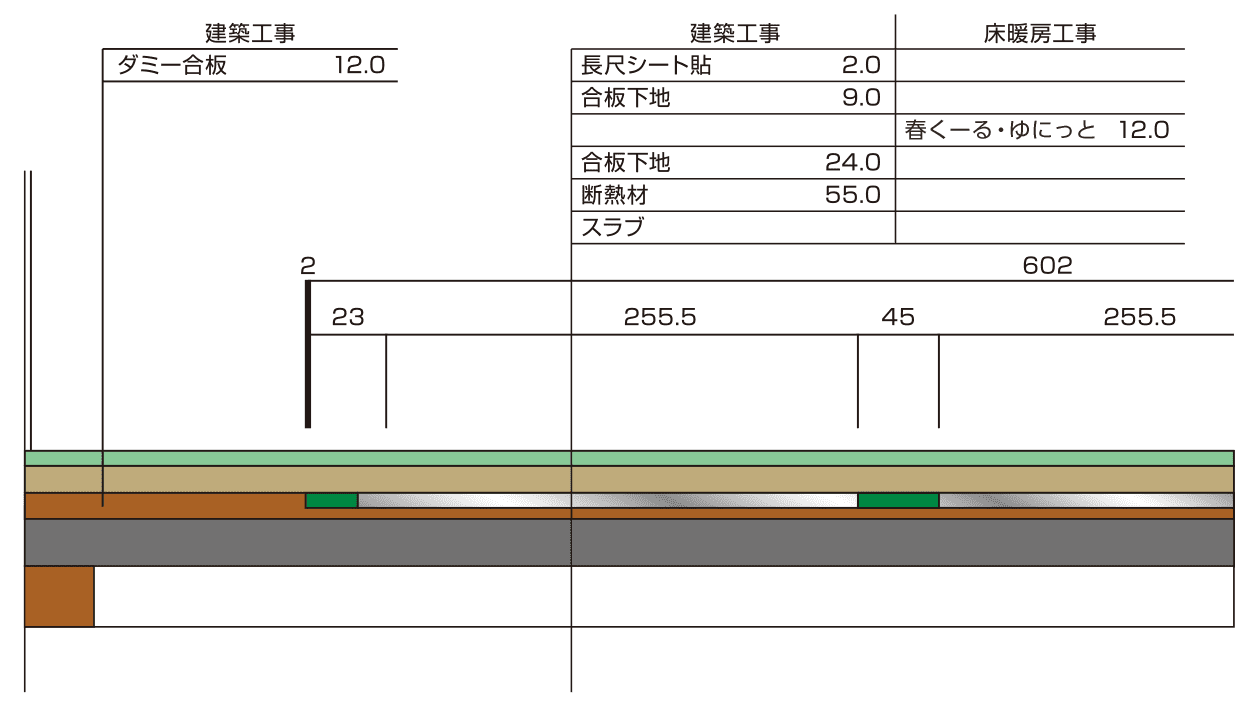

長尺シート貼
置き床

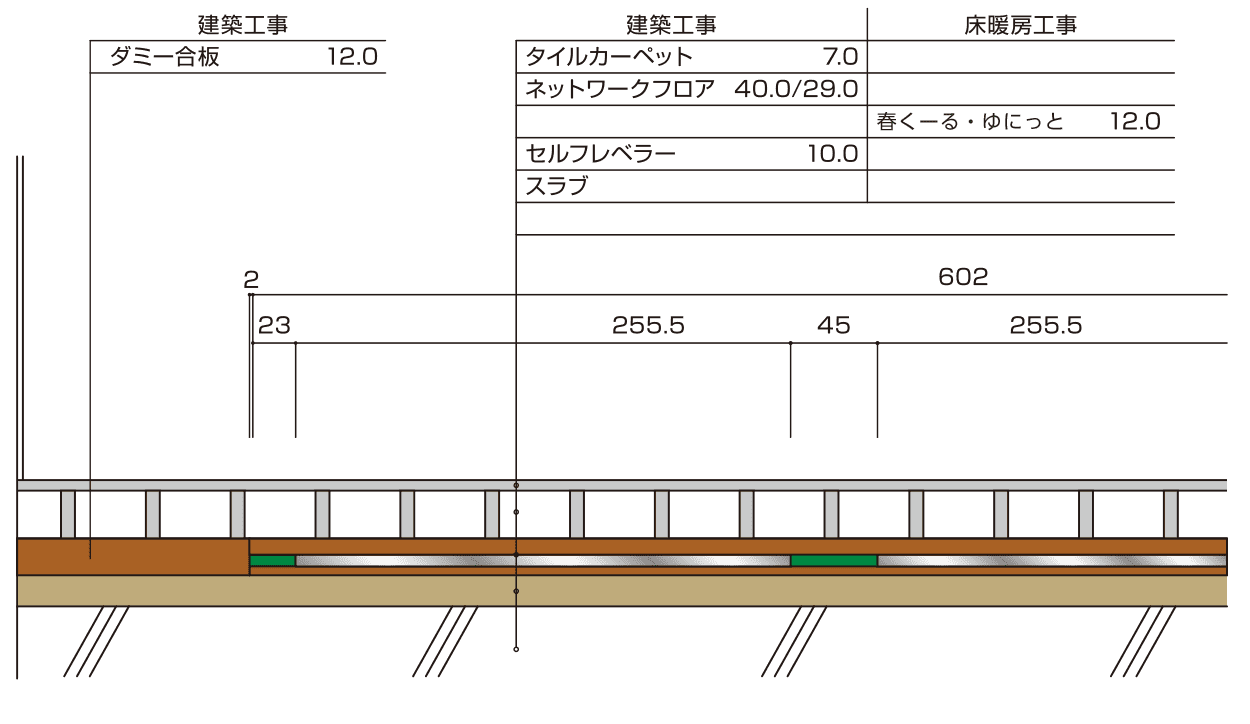

OA対応仕様
施工写真

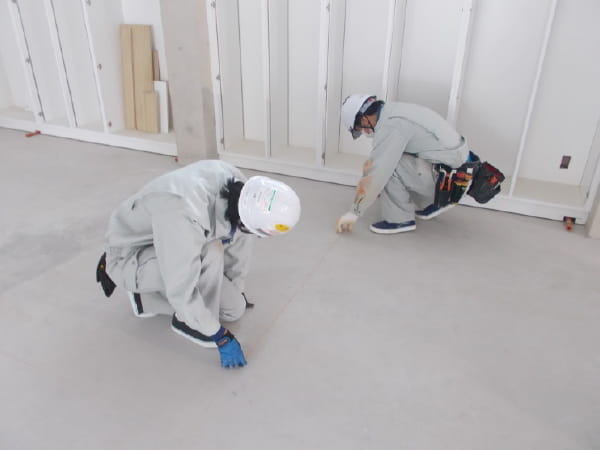

1.墨出し

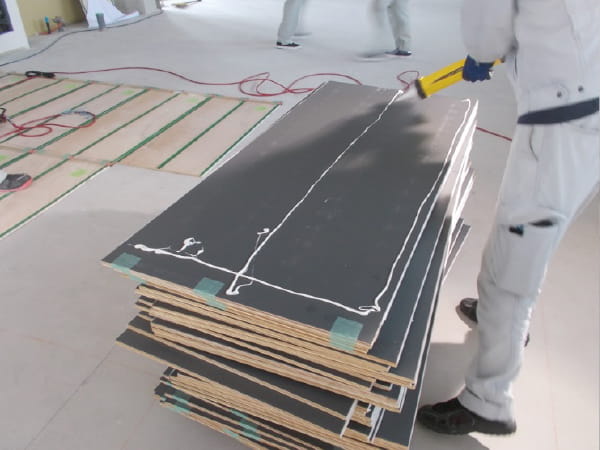

2.接着剤塗布

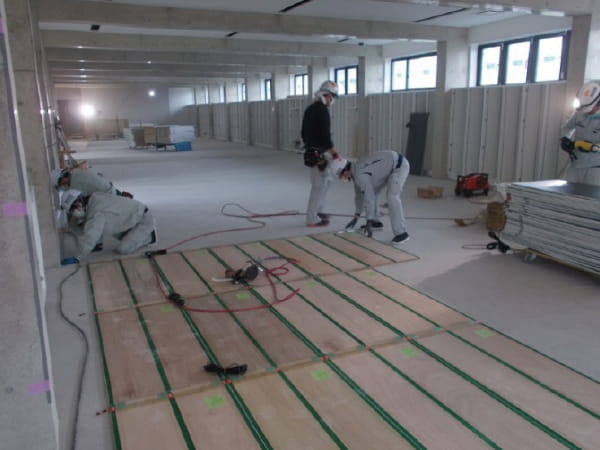

3.床暖房敷設

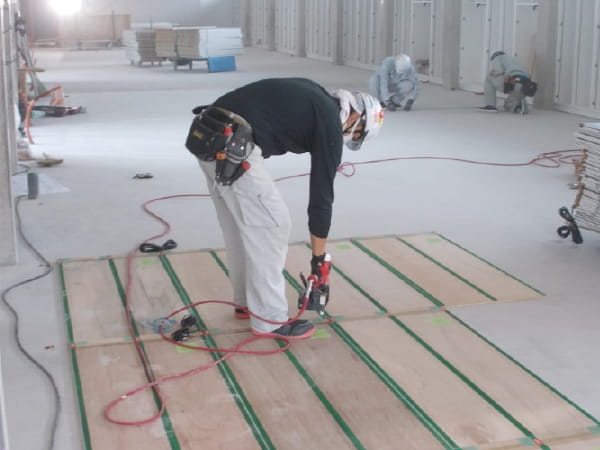

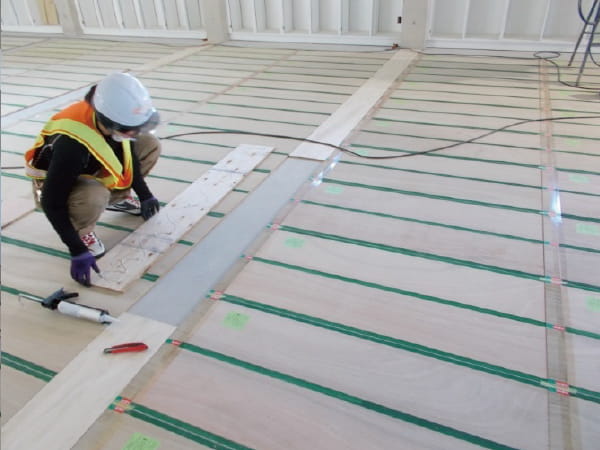

4.ビス止め

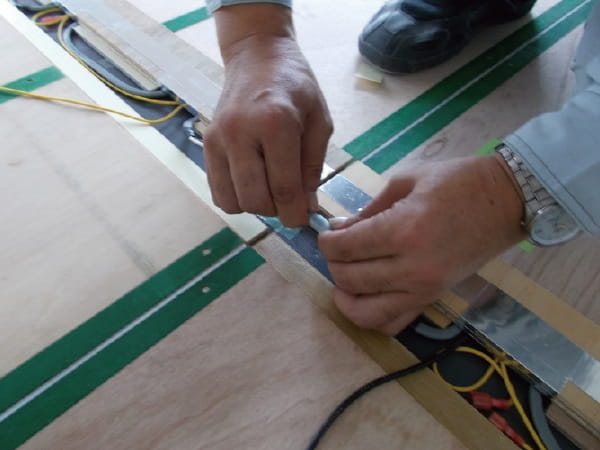

5.結線
6.床暖房設置完了
7.床暖房周辺合板敷設

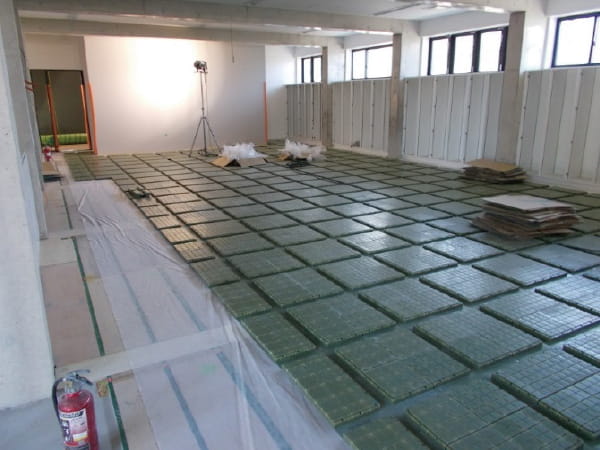

8.ベースマット敷設
9.配線路カバー敷設

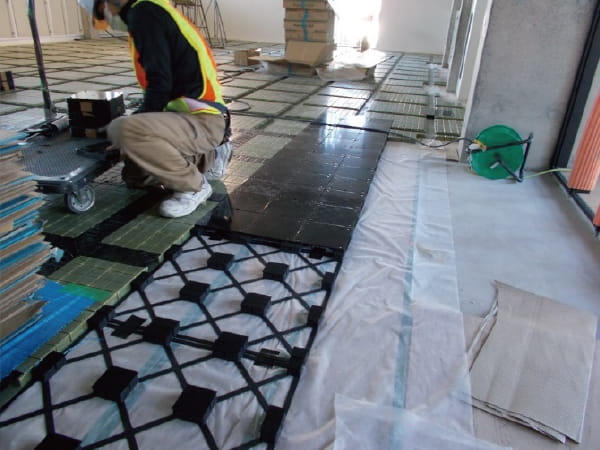

10.フィードインマット・フィードインカバー敷設

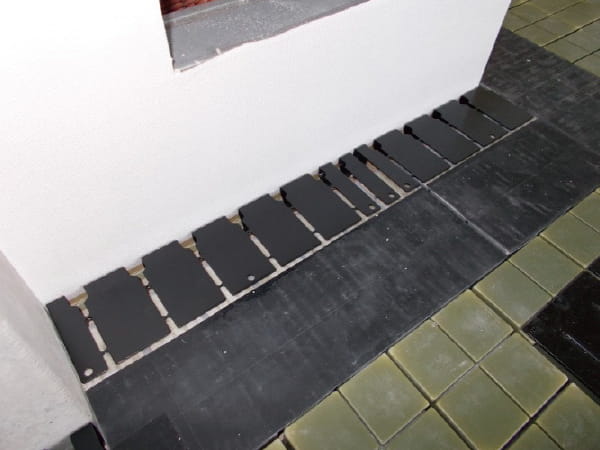

11.ボーダーカバー・ボーダーカバー敷設

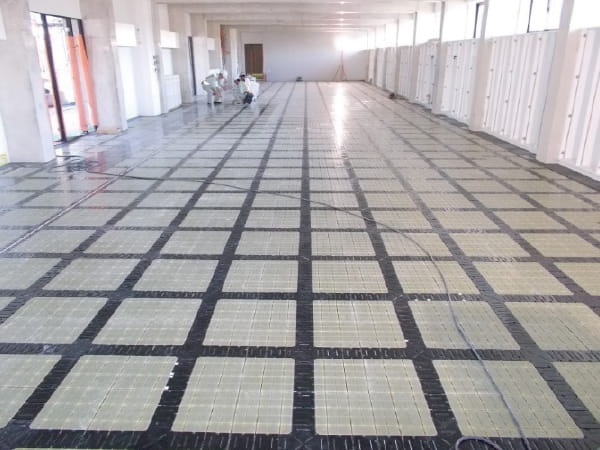

12.ネットワークフロア敷設完了
