究極の床暖房
ヒートバンクシステム

究極の床暖房。
24時間暖房でしかも驚異の
ランニングコスト。

ヒートバンクシステム

ヒートバンク+プラヒートのベストシステム。

ヒートバンクシステムは面状発熱体「プラヒート」と蓄熱材「ヒートバンク」を建築構造物であるコンクリート床等に埋め込んで施工し、安価な夜間の電力で蓄熱するという、コストパフォーマンスにすぐれた蓄熱式電気床暖房システムです。「ヒートバンク」に蓄えられた熱は、床全面から放熱され、輻射熱となって部屋の温度を快適にコントロール。さらに壁や天井からも再輻射されるので室内の温度差は少なく、安定した温熱環境をつくり出します。

3日間の温度変化グラフ

3日間の温度変化グラフ

23時〜1時(通電開始後1〜2時間)
23時〜1時(通電開始後1〜2時間)
ヒーターON
ヒーターが発熱をはじめる

3時
3時
蓄熱中
蓄熱材に熱を貯めながら室内を暖める

8時
8時
ヒーターOFF
ヒーターが加熱をやめる
蓄熱材に熱がたまり、室内も暖まっている

12時
12時

コンクリートからの顕熱によって
室温をキープ

17時
17時
潜熱放熱開始
顕熱が終わり、ヒートバンクからの潜熱で
室温をキープしている

測定場所 埼玉県幸手市
床暖房システム名 ヒートバンクビルシステム
建物構造 鉄骨造
ヒーター入力容量 35.523kW(164W/m2
空調機 不使用
延面積:256.7m2
暖房面積:216.7m2
暖房敷設率:84.4%
断熱材:有り
設計条件:冬季室温(床上500mm)20℃

構成部材

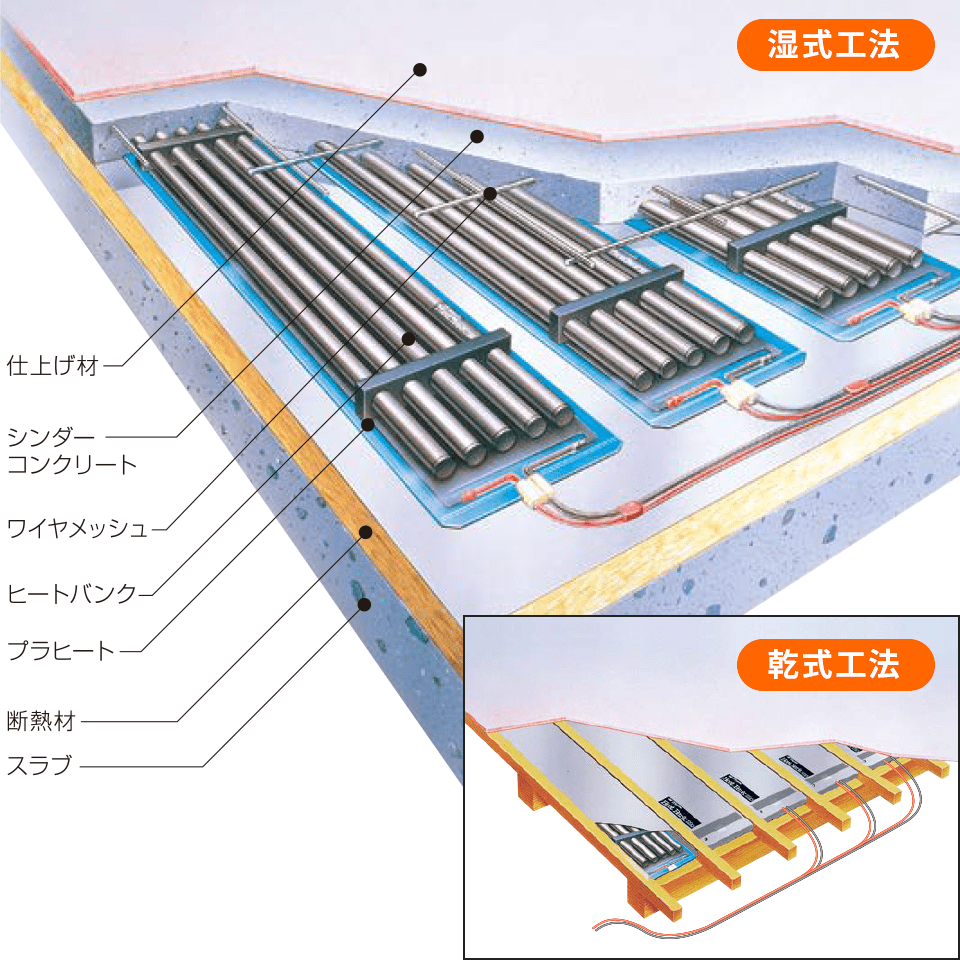

ヒートバンクシステムの構成部材

湿式工法 施設断面図

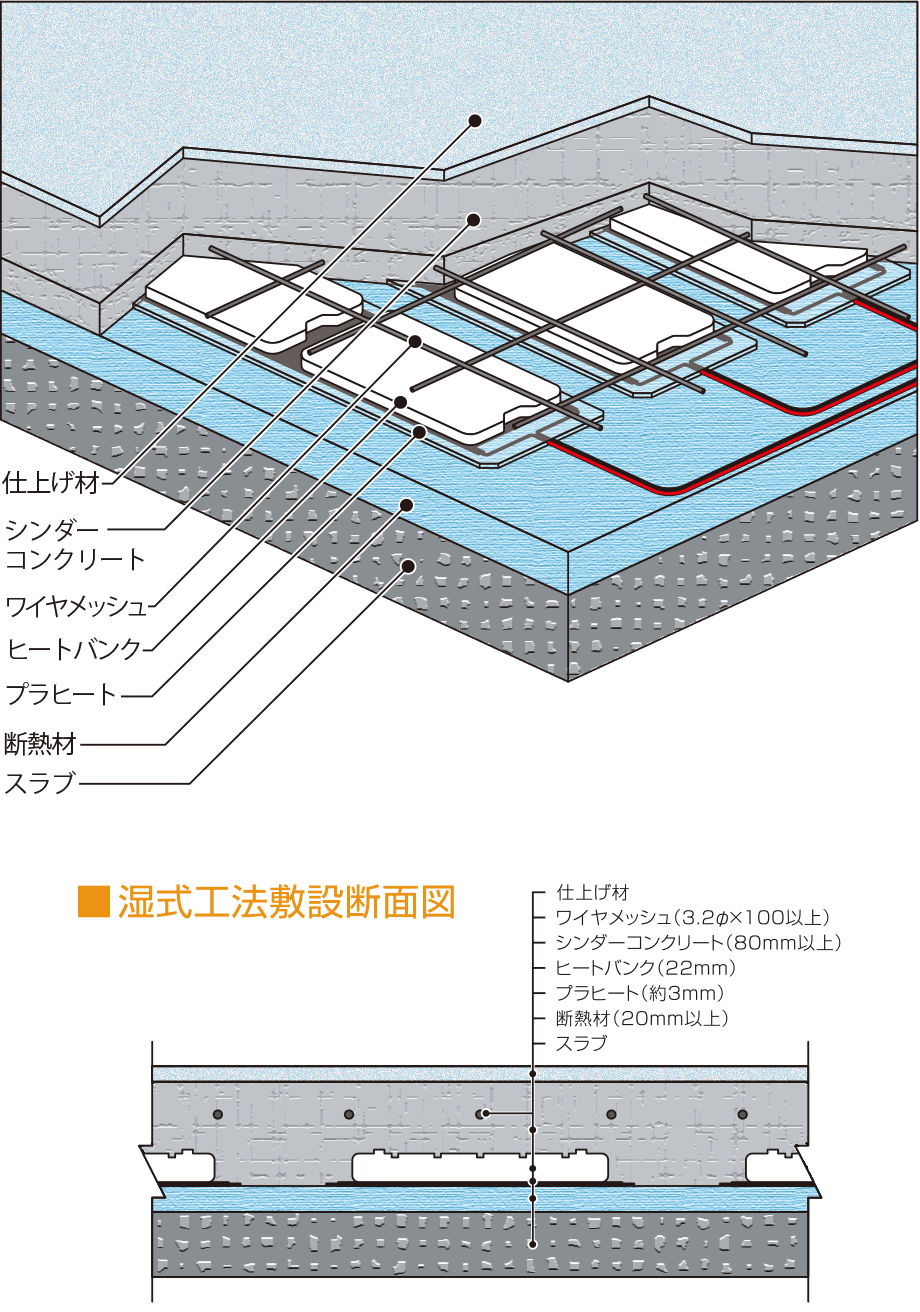

湿式工法敷設断面図

湿式工法敷設断面図

湿式工法敷設断面図(OA対応)

湿式工法敷設断面図(OA対応

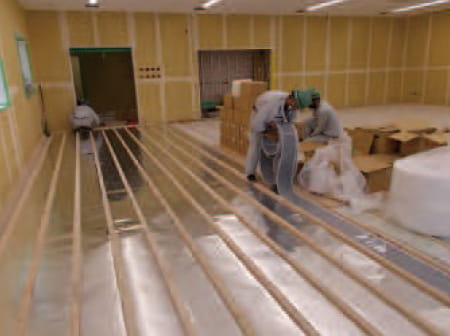

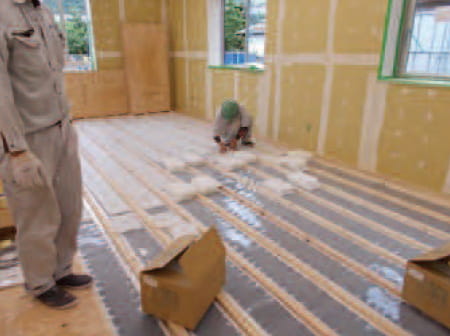

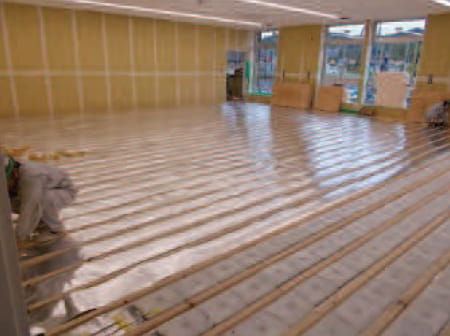

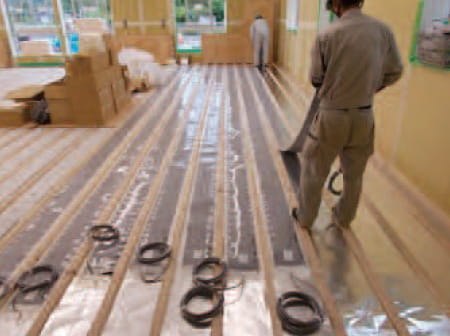

乾式工法 施設断面図

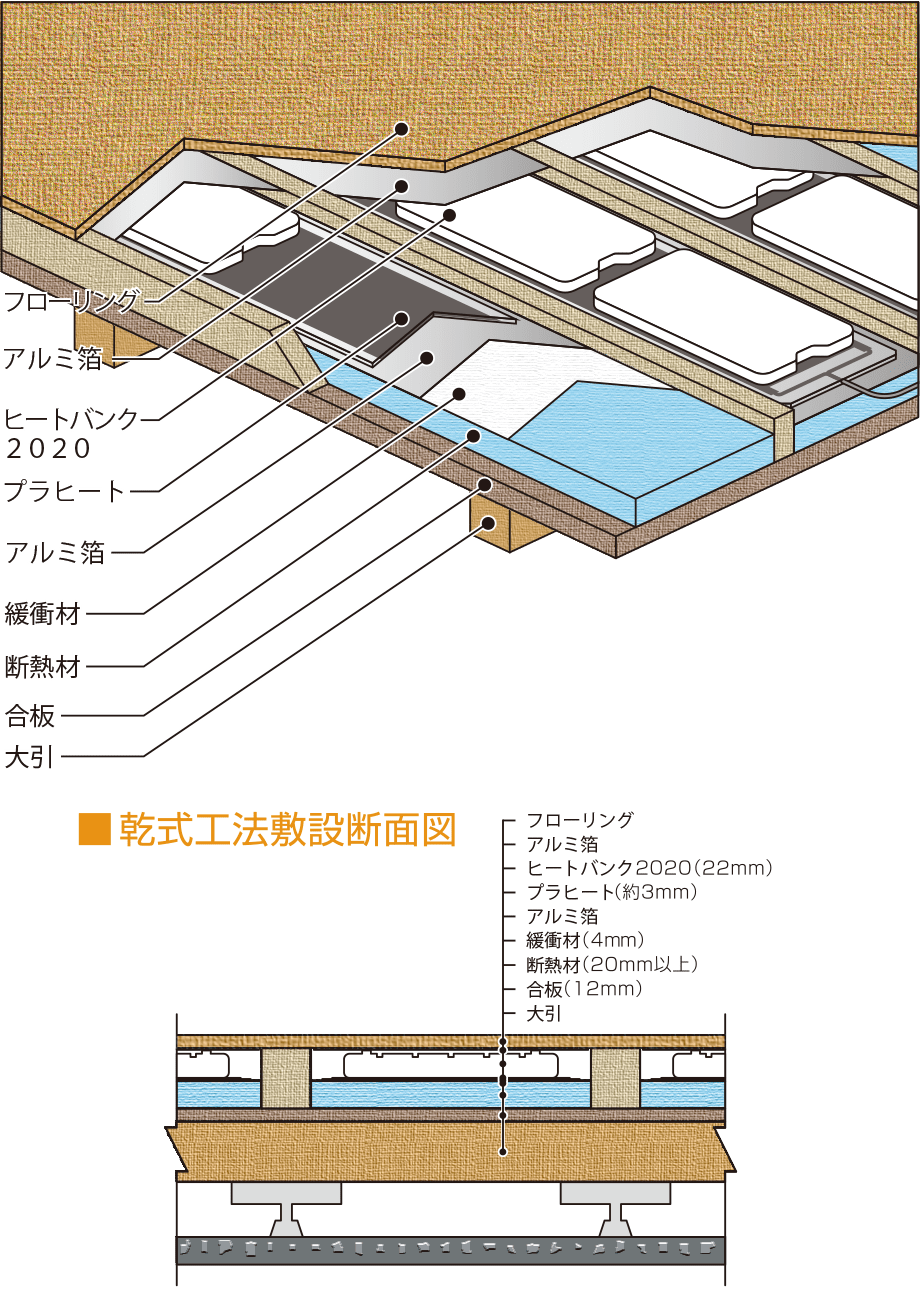

乾式工法敷設断面図

乾式工法敷設断面図

乾式工法敷設断面図(OA対応)

乾式工法敷設断面図(OA対応)

ヒートバンク(湿式用)規格

潜熱+顕熱蓄熱材
形状 27.0(±3)×230(±5)×1,210(±30)
主成分 Na2SO4・10H2O(芒硝系)
パイプ径 外径:26.3mm 内径:24.3mm
重量 4.3kg/ユニット
蓄熱量 176J/kg 潜熱分 756KJ/ユニット
(20℃〜45℃)
比熱
(固相時/液相時)
1.7〔J/g℃〕/3.3〔J/g℃〕
常用使用温度 55℃以下
融解温度 31℃
凝固温度 28℃

ヒートバンク220(乾式用) 規格

潜熱+顕熱蓄熱材
形状 30×250×1,280(±30)mm
外装材料 アルミ樹脂(三層ラミネート袋)
重量 7.9±0.3kg
融解温度 31℃
凝固温度 28℃
蓄熱量 1122KJ/ユニット(20℃〜45℃)
(内潜熱分 756KJ/ユニット
 内顕熱分 366KJ/ユニット)
